Tải Revit sang SketchUp: Hướng Dẫn Chi Tiết và Nhanh Chóng

Bạn muốn tận dụng sức mạnh của cả Revit và SketchUp cho dự án thiết kế của mình? Việc xuất file Revit sang SketchUp sẽ giúp bạn kết hợp ưu điểm của cả hai phần mềm, tối ưu hóa quy trình làm việc và tạo ra sản phẩm chất lượng cao. Bài viết này Khophanmem.vn sẽ hướng dẫn bạn cách tải Revit sang SketchUp một cách chi tiết và dễ hiểu nhất.

Cách xuất file Revit sang Sketchup

Revit và SketchUp: Sự Kết Hợp Hoàn Hảo cho Thiết Kế

Revit là phần mềm BIM hàng đầu của Autodesk, mạnh mẽ trong việc thiết kế và quản lý dự án xây dựng, đặc biệt là ngoại thất. SketchUp của Trimble lại nổi bật với khả năng tạo mô hình 3D trực quan, dễ sử dụng, thường được ưa chuộng trong thiết kế nội thất. Việc kết hợp cả hai sẽ mang lại hiệu quả vượt trội cho dự án của bạn.

Khi nào cần xuất Revit sang SketchUp?

Việc xuất Revit sang SketchUp đặc biệt hữu ích khi:

• Bạn cần chi tiết hóa thiết kế nội thất sau khi đã hoàn thành mô hình kiến trúc tổng thể trong Revit.
• Bạn muốn tận dụng các công cụ thiết kế nội thất mạnh mẽ và thư viện đồ sộ của SketchUp.
• Bạn cần tạo hình ảnh render chất lượng cao và video walkthrough ấn tượng với SketchUp.
• Dự án của bạn yêu cầu sự kết hợp chặt chẽ giữa thiết kế ngoại thất và nội thất.

Hướng Dẫn Xuất File Revit sang SketchUp

Dưới đây là các bước chi tiết để xuất file Revit sang SketchUp:

Bước 1: Chuẩn bị phần mềm

Đảm bảo bạn đã cài đặt cả Revit và SketchUp trên máy tính.

Bước 2: Xuất file từ Revit

1. Mở file Revit cần xuất.
2. Chọn File > Export > CAD Formats > DXF.

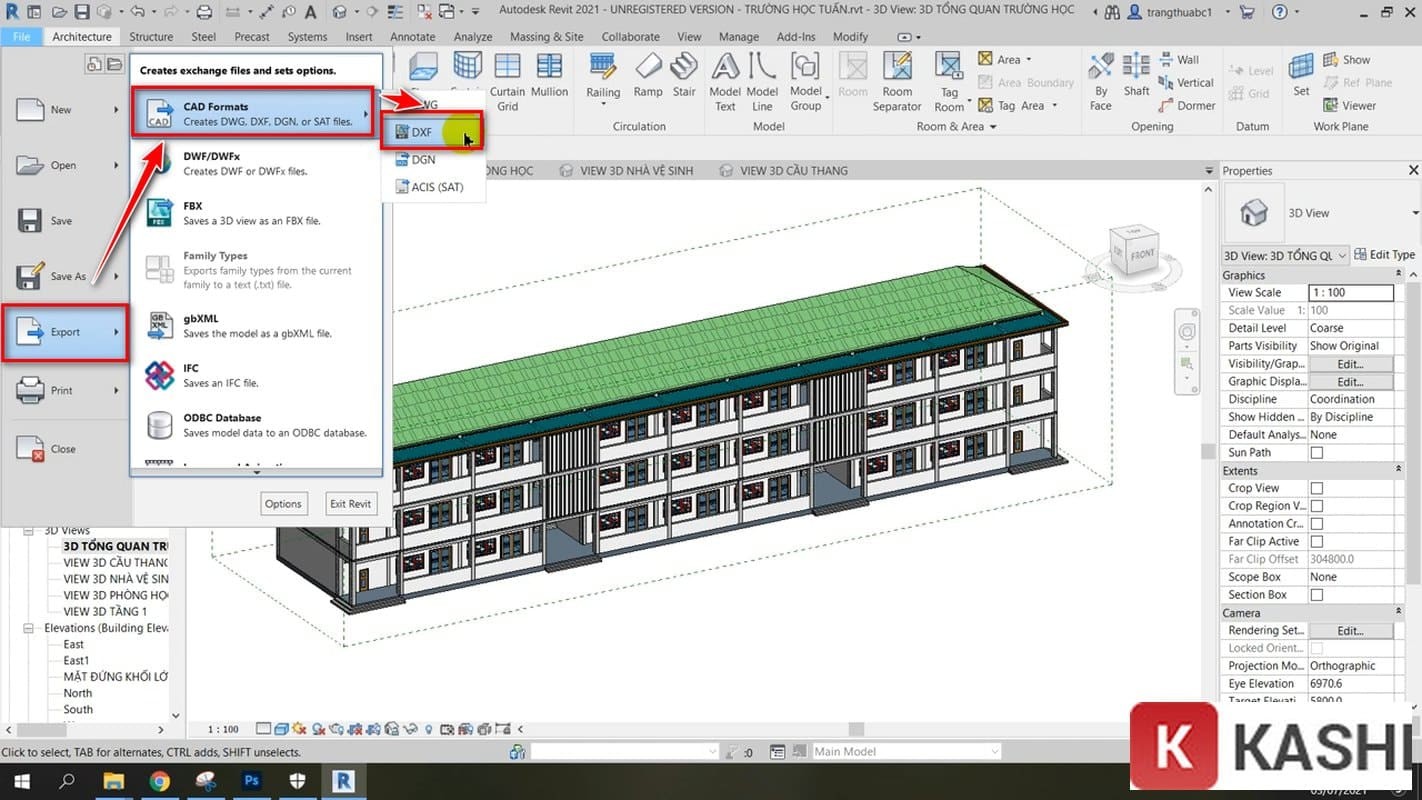

Các thao tác chọn “Export”

3. Đóng hộp thoại thông báo xuất hiện.
4. Trong hộp thoại “DXF Export”, chọn Next.

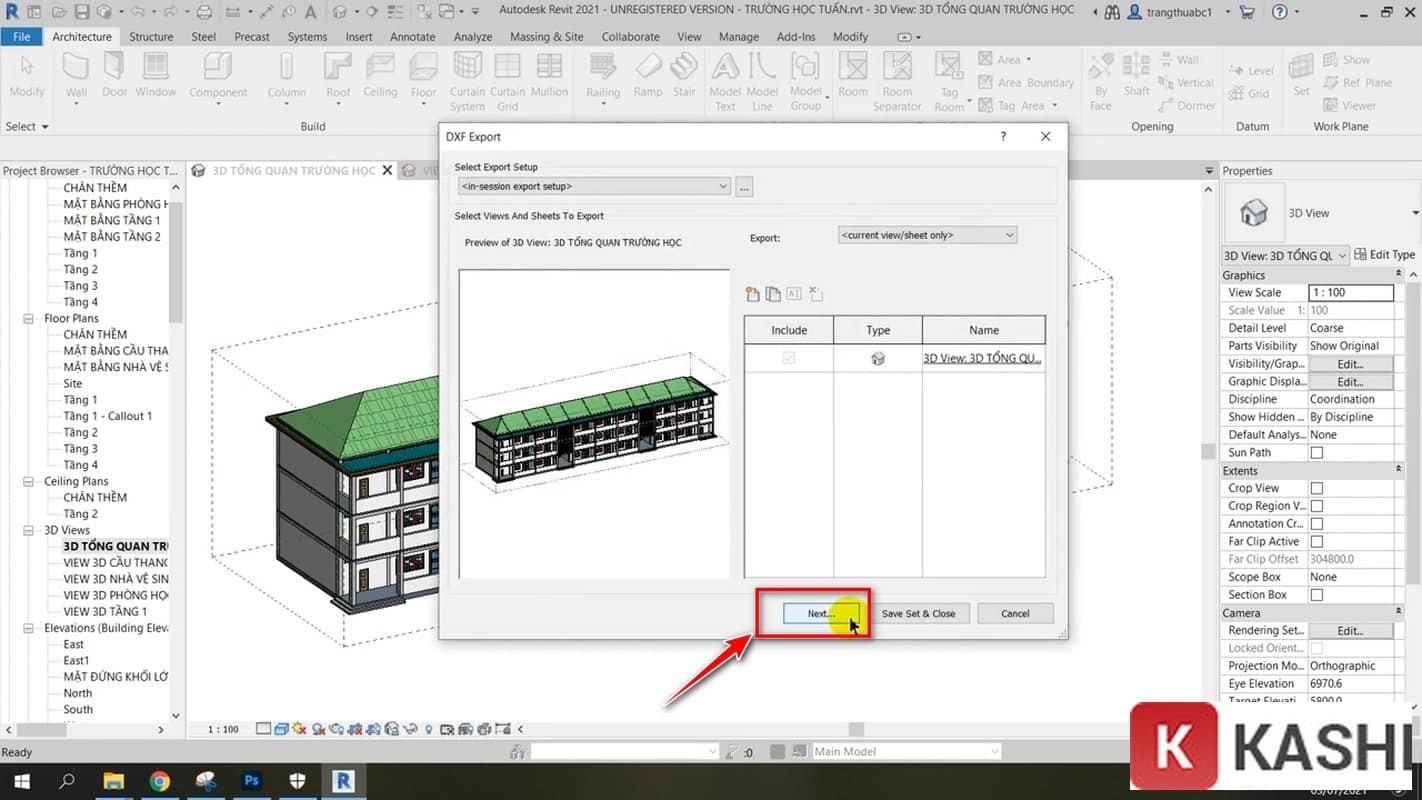

Click chọn “Next”

5. Đặt tên file, chọn vị trí lưu và nhấn OK.

Bước 3: Nhập file vào SketchUp

1. Mở SketchUp.
2. Chọn template Architectural (Meter).
3. Chọn File > Import.

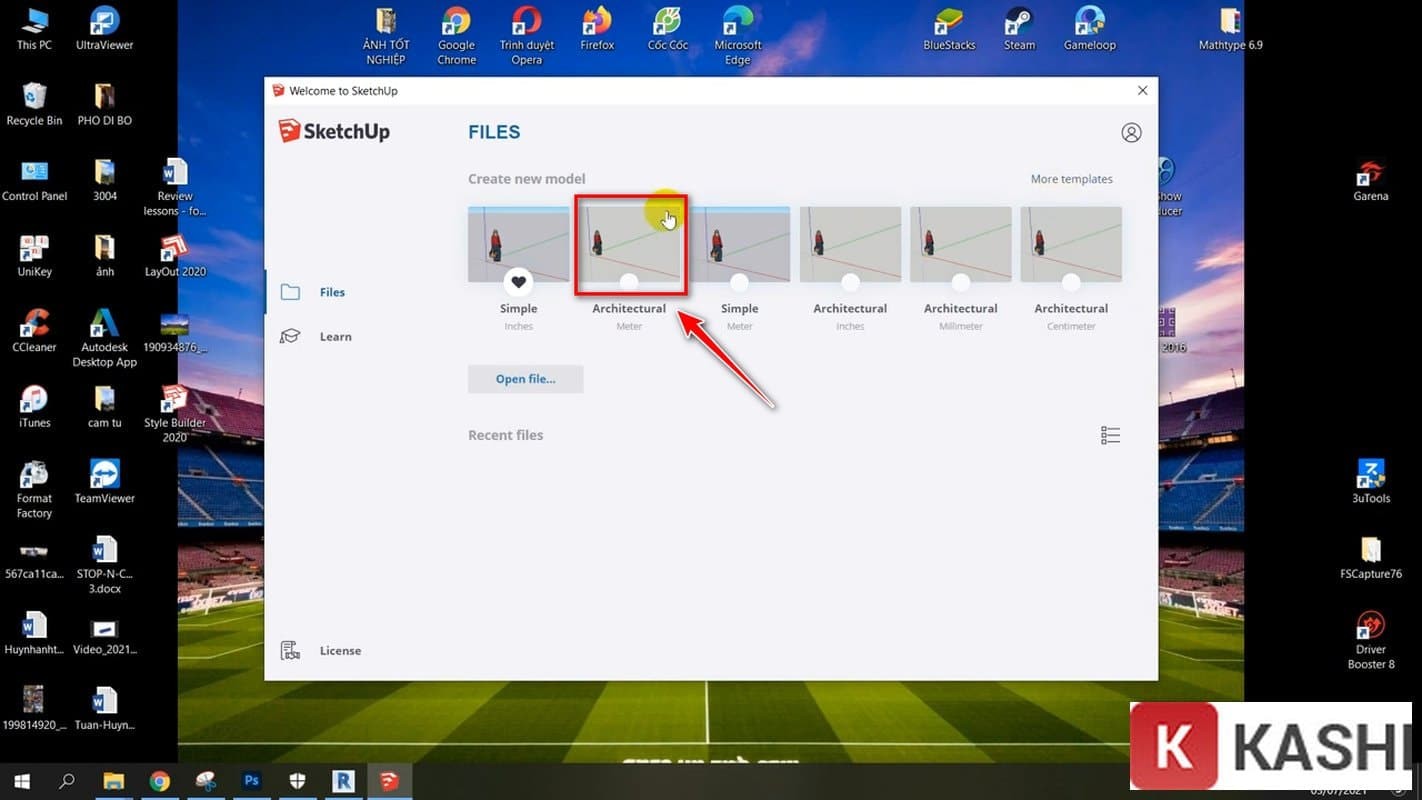

Click chọn “Architectural (Meter)”

4. Chọn file DXF vừa xuất từ Revit, chọn Import và đợi quá trình hoàn tất.

Chọn file muốn “Import”

5. Nhấn Close trong hộp thoại “Import Results” để xem kết quả.

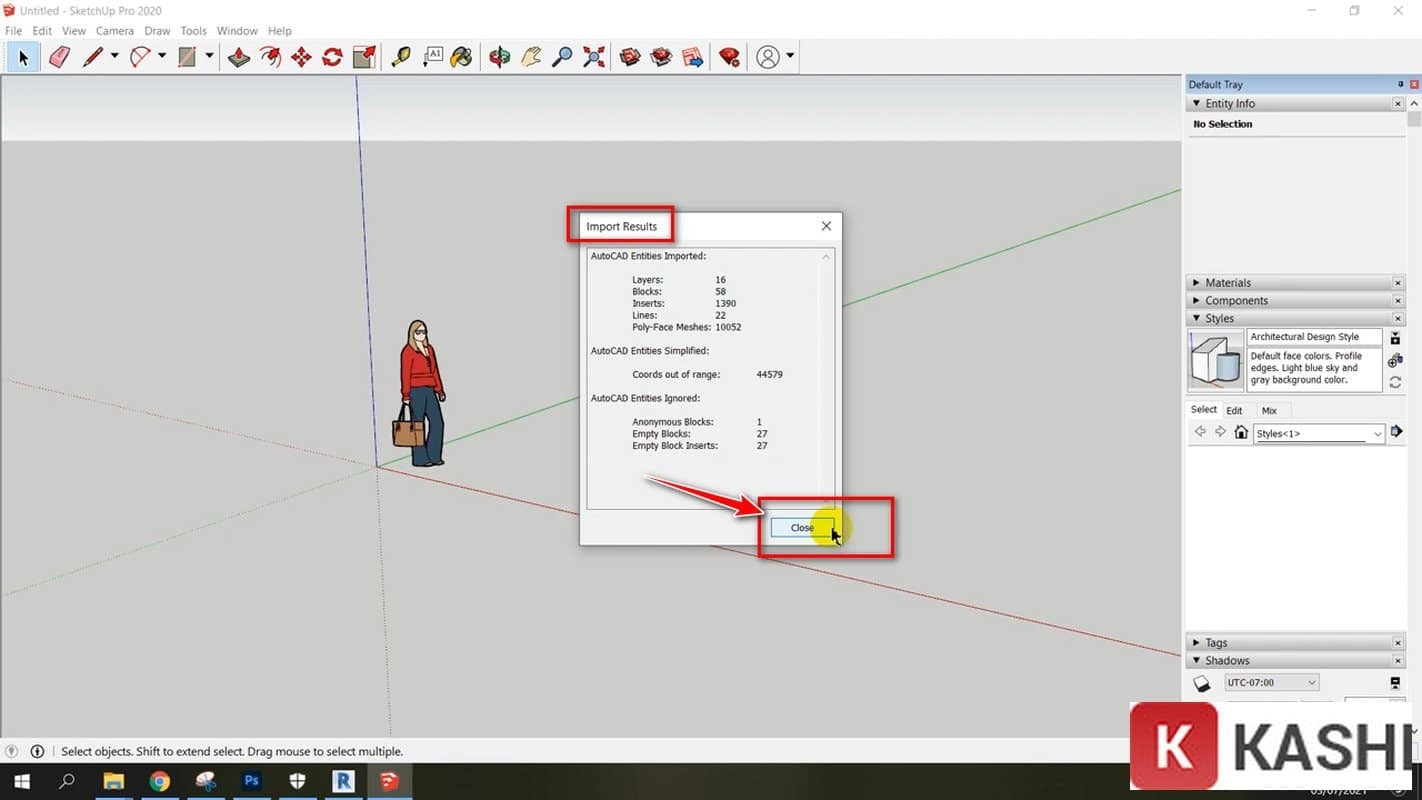

Import Results

Lưu ý khi xuất Revit sang SketchUp

• Định dạng file: Nên sử dụng định dạng DWG vì SketchUp hỗ trợ tốt hơn so với DXF.
• Thiết lập xuất file: Chú ý đến các tùy chọn “In-Session Export Setup” như đơn vị đo lường, phạm vi, chế độ đối tượng.
• Kiểm tra chất lượng: Luôn kiểm tra độ chính xác và chất lượng của file sau khi xuất sang SketchUp.

Khắc phục lỗi thường gặp

• Kiểm tra mô hình Revit: Đảm bảo mô hình Revit không có lỗi trước khi xuất.
• Đồng bộ đơn vị đo lường: Sử dụng cùng đơn vị đo lường cho cả Revit và SketchUp.
• Sử dụng plugin: Cân nhắc sử dụng các plugin hỗ trợ xuất file như “BIMobject Exporter for Revit”.
• Kiểm tra kết quả trong SketchUp: Kiểm tra kỹ mô hình sau khi nhập vào SketchUp để phát hiện và sửa lỗi.

Kết luận

Việc xuất Revit sang SketchUp giúp bạn khai thác tối đa tiềm năng của cả hai phần mềm, tạo ra những thiết kế hoàn hảo và chuyên nghiệp. Hy vọng bài viết này đã cung cấp cho bạn hướng dẫn chi tiết và hữu ích. Hãy bắt đầu trải nghiệm và nâng cao hiệu quả công việc thiết kế của bạn!
